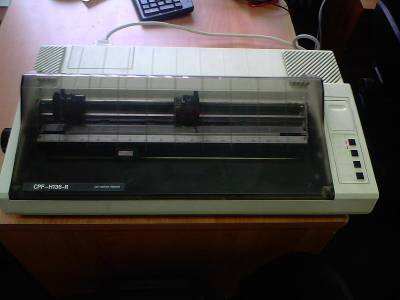

Матричный принтер

Матричный принтер

Матричный принтер (англ. dot matrix printer) — компьютерный принтер, создающий изображение на бумаге из отдельных маленьких точек ударным способом. Матричные принтеры — старейшие из доныне применяемых принтеров. Их механизм был изобретён в 1964 году корпорацией Seiko Epson.

Принцип действия

В матричном принтере изображение формируется на носителе печатающей головкой, представляющей из себя набор иголок, приводимых в действие электромагнитами. Головка располагается на каретке, движущейся по направляющим поперёк листа бумаги; при этом иголки в заданной последовательности наносят удары по бумаге через красящую ленту, аналогичную применяемой в печатных машинках и обычно упакованную в картридж, тем самым формируя точечное изображение. Для перемещения каретки обычно используется ременная передача, реже — зубчатая рейка или винтовая передача. Приводом каретки является шаговый электродвигатель. Такой тип матричных принтеров именуется SIDM (англ. Serial Impact Dot Matrix — последовательные ударно-матричные принтеры). Скорость печати таких принтеров измеряется в CPS (англ. characters per second — символах в секунду).

Иглы в печатающей головке располагаются, в зависимости от их количества, одним или двумя вертикальными столбцами, или в виде ромба. Материалом для игл служит износостойкий вольфрамовый сплав. Для привода игл используются две технологии, основанные на электромагнитах — баллистическая и с запасенной энергией. Поскольку электромагниты нагреваются при работе, печатающая головка снабжается радиатором для пассивного отвода тепла; в высокопроизводительных принтерах может применяться принудительное охлаждение печатающей головки вентилятором, а также система температурного контроля, снижающая скорость печати или прекращающая работу принтера при превышении допустимой температуры печатающей головки.

Для печати на носителях различной толщины в матричном принтере имеется регулировка зазора между печатающей головкой и бумагоопорным валом. В зависимости от модели, регулировка может производится вручную, либо автоматически. При автоматической установке зазора принтер имеет функцию автоматического определения толщины носителя.

В разное время выпускались принтеры с 9, 12, 14, 18, 24 и 36, 48 иголками в головке; разрешающая способность печати, а также скорость печати графических изображений напрямую зависят от числа иголок. Наибольшее распространение получили 9- и 24-игольчатые принтеры.

9-игольчатые принтеры применяются для высокоскоростной печати с невысокими требованиями к качеству. Для достижения высокой скорости в некоторых принтерах используются сдвоенные (2х9) и счетверенные (4х9) 9-игольчатые печатающие головки. За счет меньшего количества игл 9-игольчатая печатающая головка отличается большей надежностью и меньшим нагревом. В настоящее время 9-игольчатые матричные принтеры занимают большую часть рынка.

Преимуществом 24-игольчатого принтера является высокое качество печати, в графическом режиме максимальное разрешение составляет 360х360 точек на дюйм. При этом скорость печати 24-игольчатого принтера существенно ниже, чем у 9-игольчатого. Основная сфера применения — печать с высокими требованиями к качеству. В настоящее время 24-игольчатые матричные принтеры вытеснены лазерными и струйными принтерами и занимают небольшую рыночную долю.

В современных матричных принтерах красящая лента из плотного нейлона упакована в картридж, содержащий также узлы для протяжки и натяжения ленты. В зависимости от конструкции принтера, картридж располагается на станине или на каретке. В ранних моделях вместо картриджа может использоваться лента на катушках для пишущей машинки. Для повышения ресурса ленты, ее длина часто составляет 6 и более метров. В случае короткой ленты используется дополнительная подкраска с помощью бункера или ролика из пористого материала (фетра), пропитанного краской. В некоторых принтерах для увеличения ресурса лента имеет вид Листа Мёбиуса.

Особенности применения и режимы печати

Помимо печати текстовой информации, когда удары иголок контролируются программным обеспечением самого принтера, многие матричные принтеры имеют режим индивидуального управления иголками с компьютера, что обеспечивает возможность печати графической информации; однако в этом режиме скорость печати значительно падает. Иногда встроенное программное обеспечение принтера поддерживает загрузку во встроенную память принтера дополнительного набора шрифтов.

В зависимости от модели, матричные принтеры могут поддерживать все или некоторые из следующих режимов:

  • графический режим (англ. semi-graphic, character graphic);
  • алфавитно-цифровой режим:
  • LQ (англ. Letter Quality — «типографское качество»),
  • NLQ (англ. Near Letter Quality — «качество близкое к типографскому»),
  • Draft — черновое качество печати; в этом режиме достигается максимальная скорость печати за счёт ухудшения её качества.

Для печати на матричном принтере преимущественно используется рулонная или перфорированная фальцованная бумага. В случае применения листовой бумаги большинство матричных принтеров требует её ручной заправки; во многих моделях имеется возможность использования опционального автоподатчика листовой бумаги (англ. CSF, Cut Sheet Feeder).

Многоцветная матричная печать

Некоторые модели матричных принтеров обладают возможностью многоцветной печати при использовании четырёхцветной CMYK красящей ленты. Смена цвета достигается смещением картриджа с лентой относительно печатающей головки дополнительным механизмом. Цветной матричный принтер позволяет получить семь цветов: основные цвета печатаются в один проход, а дополнительные цвета — в два прохода. Многоцветная матричная печать может использоваться для распечатки цветного текста и простой графики, и непригодна для получения фотореалистичных изображений. Чаще всего возможность цветной печати реализуется с помощью дополнительной оснастки (color kit), как в принтерах Epson LX-300+II и Citizen Swift 24; реже многоцветная печать является базовой возможномтью (Epson LQ-2550, Okidata Microline-395C).

Серьёзным недостатком технологии цветной матричной печати является постепенное загрязнение первичных цветов на ленте чёрным вследствие контакта ленты с многоцветным изображением, приводящее к искажающению цветов на распечатке.

Цветные матричные принтеры не получили широкого распространения, поскольку к моменту возникновения широкой потребности в цветной печати были вытеснены цветными струйными принтерами, обладающими более высокими эксплуатационными качествами, и в настоящее время практически не встречаются.

Управление печатью и взаимодействие с компьютером

Управление матричными принтерами осуществляется при помощи различных систем команд, общепринятыми из которых являются две: Epson ESC/P (англ. EPSON Mode) и IBM ProPrinter (англ. IBM Mode); большинство принтеров поддерживает обе системы.

Кабельный 36-контактный разъём Centronics для подключения внешнего устройства (IEEE 1284-B)

Традиционно матричные принтеры подключаются к компьютерам через параллельный интерфейс, стандартом лат. de facto является Centronics. Другой устоявшийся интерфейс — RS-232C токовая петля 20 мА. Выпускающиеся в настоящее время матричные принтеры имеют современный интерфейс USB, однако поддержка "устаревших" интерфейсов в них, как правило, сохраняется для обеспечения совместимости с существующими промышленными или измерительными системами; так, например, принтер Epson LX-300+II, оснащён всеми тремя интерфейсами одновременно.

Преимущества

Несмотря на то, что технологии матричной печати часто воспринимаются как устаревшие, матричные принтеры по-прежнему находят применение там, где требуется недорогая массовая печать на многослойных бланках (например, на авиабилетах) или под копирку, а также в случаях, когда требуется вывод значительного количества чисто текстовой информации без предъявления особых требований к качеству получаемого документа (печать этикеток, ярлыков, данных с систем управления и измерения); дополнительная экономия при этом достигается за счёт использования дешёвой фальцованной или рулонной бумаги.

Ещё одним преимуществом матричной печати является высокий ресурс как самого принтера (8 млн строк) так и печатной головки (30 млн символов).

Недостатки

Основными недостатками матричных принтеров являются:

  • высокий уровень шума
  • низкая скорость и качество печати в графическом режиме
  • ограниченные возможности цветной печати

Для снижения шума при печати в отдельных моделях предусмотрен тихий режим, в котором каждая строка печатается в два прохода с использованием половинного количества игл; побочным эффектом такого решения является значительное снижение скорости печати. Для борьбы с шумом также применяют специальные конструкции с звуконепроницаемыми кожухами.

Для повышения скорости печати используют технологии, обеспечивающие печать строки за один проход — так, в высокоскоростных линейно-матричных принтерах большое количество молоточков равномерно расположены на челночном механизме (фрете) по всей ширине печати. Скорость таких принтеров измеряется в LPS (англ. Lines per second — строках в секунду).
